防滲土工膜具有一般防水材料無法比擬的防滲作用，LDPE防滲防滲膜具有高強抗拉伸機械性，它優良的彈性和變形能力使其非常適用于脹大或縮短基面，可有用克服基面的不均勻防滲膜沉降。

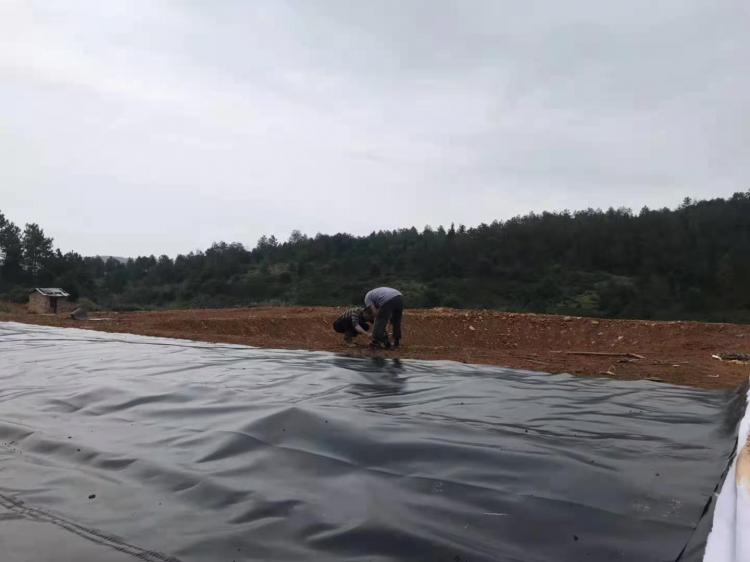

焊接：

1.熱鍥焊機焊接工序分為：調理壓力 設定溫度 設定速度 焊縫搭接查看 裝膜入機 發動馬達 加壓焊接。

2.接縫處不得有油污、灰塵，LDPE防滲土工膜的搭接段面不應夾有泥沙等雜物，當有雜物時有必要在焊接前清理潔凈。

3.每天焊接開始時，有必要在現場先試焊一條0.9mm×0.3mm的試樣，搭接寬度不小于10cm,并用拉力機現場進行剝離和剪切實驗，試樣合格后，便可用其時調整好的速度、壓力、溫度進行正式焊接。試樣上需標明日期、時間、環境溫度。熱鍥焊機在焊接過程中，需隨時注意焊機的運轉狀況，要依據現場的實際狀況對速度和溫度進行微調。

4.焊縫要求規整、漂亮、不得有滑焊、跳走現象。

5.在遇上土工膜長度不行時，需要長向拼接，應先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50cm應成T字型，不得十字穿插。

6.相鄰土工膜焊縫應盡量錯縫搭接，膜塊間構成的結點，應為T字型，盡量減少十字型，縱模向焊縫交點處使用擠壓焊機加強。

7.焊膜時不許壓出死折，鋪設LDPE防滲土工膜時，依據當地氣溫改變起伏和LDPE防滲土工膜性能要求，預留出溫度改變引起的彈性變形量。

8.當手提焊機的溫度操控所指示的焊機溫度低于200℃時，要用潔凈的布或棉紗撣掉再焊，必要時應重新打磨，切忌用手擦試。

9.當接縫處有結露、潮濕、泥沙等影響時，處理后再進行焊接。

10.在下雨期間或接縫有潮氣、露珠、或者大沙的狀況下不能進行焊接，但采納防護措施是在外。

11.溫度低于5℃時，按照標準要求不應施工，如果有必要施工的話，焊接前應對焊機進行預熱處理。

12.擠壓焊接機在焊接過程中，應該常常查看槍頭的滑塊，磨損較嚴峻時應及時替換滑塊，以免損傷膜面。

13.土工膜在焊接時應該選用穩壓性能好的發電機供電，在特別狀況下選用當地用電時，有必要使用穩壓器。

以上便是LDPE防滲土工膜廠家為大家詳細介紹的內容，LDPE防滲土工膜價格合理，實惠，歡迎致電訂購！
