廠家為您介紹1.25mm厚高密度聚乙烯HDPE耐根穿刺土工膜

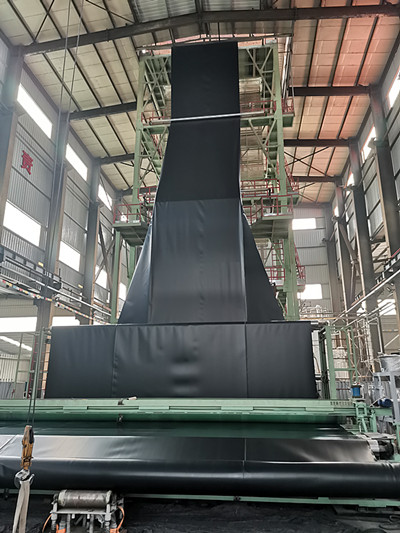

1.25mm厚高密度聚乙烯土工膜的生產工藝是：三層共擠擠出吹塑法。擠出吹塑法生產的HDPE土工膜具有較好的拉伸性能，

其屈服伸長率、斷裂伸長率比較高。

高密度聚乙烯土工膜 的生產使用高密度聚乙烯全新料，添加抗紫外線的黑色母，具有比較好的抗紫外線性能，耐老化、使用壽命長。

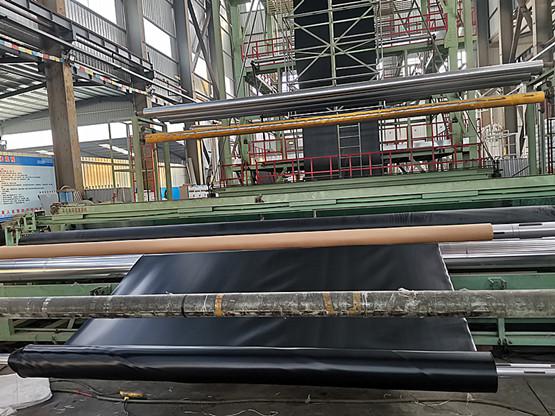

1.25mm厚高密度聚乙烯耐根穿刺土工膜的幅寬是6-8米，長度可以定尺，一般在50-200米長左右，生產時外包裝打兩道吊裝帶。

國標GB/T17643-2011標準規定，1.25mm厚HDPE土工膜的技術指標是：

1：屈服伸長率        ≥12%

2：斷裂伸長率        ≥700%

3：耐環境應力開裂  ≥300h

4：拉伸屈服強度     ≥18N/mm

5：拉伸斷裂強度     ≥33N/mm

6：直角撕裂負荷     ≥160N

7：抗穿刺強度        ≥400N

HDPE土工膜的焊接：

1：土工膜展開之后，應及時進行焊接，焊接使用雙軌熱契焊接機，1.0mm以下的土工膜使用小型焊機，1.50-2.0mm的使用大型焊機。

焊接工序是：調節焊接機壓力--設定焊接機溫度--設定焊接機速度--土工膜焊接縫搭接檢查--裝膜進焊接機--啟動--加壓焊接

2：正式焊接之前，應先試焊一條1.0m*0.30m的試樣，土工膜焊接縫搭接寬度≥10cm，焊接后檢查焊接縫的牢固情況，合格后進行大面積焊接。

3：應保證土工膜的焊接兩個面清潔，無塵土和水分。

4：應有專人清理焊接面和土工膜的搭齊，技術焊工隨時調整焊接機，使焊接縫整齊，焊接平整，不起褶皺。

5：對有局部破損或起褶皺處應采用擠壓焊接機進行修補。

我們是泰安比較早的HDPE土工膜生產廠家，我個人從1991年開始從事這個行業，

一開始在處直集體企業，后來成了股份制企業，再后來就是現在的有限責任公司了。
